| VC2642E多功能函数信号发生器基本信息 |

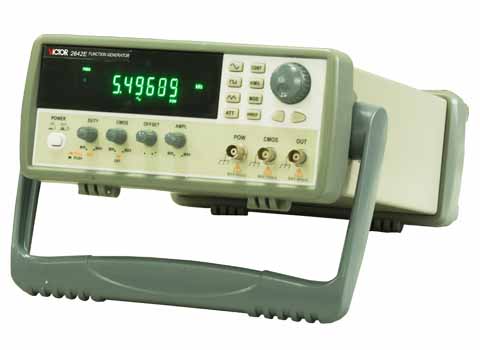

VC2642E多功能函数信号发生器图片 | 【VC2642E多功能函数信号发生器】 | | 型 号:VC2642E | | 点 击:2759 次 | | 更新日期: 2025/10/31 | | 简 介:0 to 50oC
不结露 ≤10oC
90%RH at 0 to 30oC
75%RH at 30 to 50oC
| 市场价:元 | | 亚辰价:元 |  简洁详细 |
| VC2642E多功能函数信号发生器详细说明 |
|
机型
主要特性 |
VC2002A |
VC2005 |
VC2642E |
|
频率范围 |
分七段频程：0.5Hz~5Hz，5Hz~50Hz，50Hz~500Hz，
500Hz~5kHz，5kHz~50kHz，50kHz~500kHz，500kHz~5MHz |
|
基本输出波形 |
正弦波 / 三角波 / 矩形波 |
|
输出幅度 |
10Vp-p （50Ω负载）
20Vp-p （1MΩ负载） |
|
输出阻抗 |
50Ω±10% |
|
输出衰减 |
-20dB， -40dB，-60dB |
|
直流偏置 |
-5V~+5V （50Ω负载）
-10V~+10V（1MΩ负载） |
|
占空比调节范围 |
20%~80% |
|
CMOS同步输出 |
3.6Vp-p ~ 15Vp-p, tr≤50ns |
|
频率测量精确度 |
±20ppm（23±5℃） |
|
频率输出稳定度 |
15分钟内频率漂移小于中心值的0.5% （开机预热30分钟后） |
|
波形特性 |
正弦波 |
失真度≤1%（1KHz） |
|
三角波 |
线形度>98%（0.1Hz~100KHz） 线形度>95%（>100KHz） |
|
矩形波 |
上升/下降时间 ≤50ns |
|
外部频率测量特性 |
测量范围 |
—— |
1Hz~100MHz ， 6位显示 |
|
精确度 |
±20ppm（23±5℃） |
|
输入阻抗 |
1MΩ/150pF |
|
灵敏度 |
>50mVrms |
|
VCF特性 |
—— |
输入电压范围：0~10V，输入阻抗10kΩ |
|
扫描功能 |
扫描宽度 |
—— |
最大100：1 连续可调 |
—— |
|
扫描时间 |
0.5s~30s |
|
扫描方式 |
线形/对数 |
|
调幅功能 |
调制率 |
—— |
0~100% |
—— |
|
调制频率 |
内部400Hz |
|
外调制
灵敏度 |
10Vp-p（100%调制度） |
|
调频功能 |
偏移量 |
—— |
0~5kHz |
—— |
|
调制频率 |
内部400Hz |
|
外调制
灵敏度 |
10Vp-p（偏移量5kHz） |
|
功率输出 |
输出幅度 |
—— |
—— |
空载20Vp-p （定压输出） |
|
输出功率 |
>5W（8Ω负载） |
|
输出带宽 |
0.5Hz~200KHz |
|
|
|
|
|
|
以上是【VC2642E多功能函数信号发生器】的详细信息，如果您对VC2642E多功能函数信号发生器的价格、厂家、型号、图片、技术参数、产品功能等有什么疑问，请联系我们获取VC2642E多功能函数信号发生器的最新信息。 | | 其它说明 | | 胜利victor函数信号发生器2642E,VC2002A,VC2005
