MODEL 4200钳形接地电阻计的测量原理

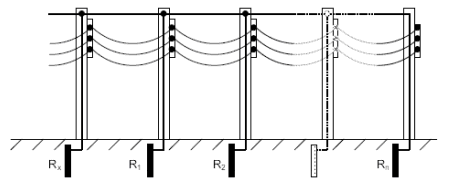

MODEL 4200钳形接地电阻计可测试多重接地方式的接地电阻。（如下图所示）。假设被测接地电阻为Rx，其它接地电阻为R1，R2，…Rn。

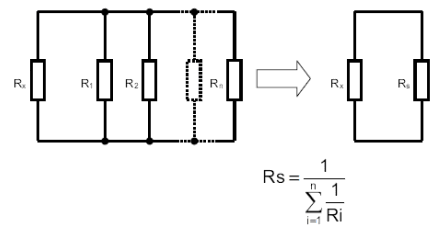

这些接地电阻中，可看成R1、R2、R3、Rn全部并联，作为一个合成电阻Rs,由于是几个电阻并列连接而形成的合成电阻，与Rx相比，Rs可示为十分小的数值。下图是等价电路图。

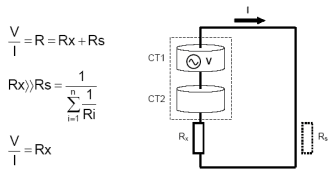

在此电路中，在钳口（CT1）处施加电压（V），使与接地电阻相应的电流（I）流动。该电流与测试电阻R（合成电阻：Rx+Rs）成反比例关系，可使用其它钳口（CT2）检测出的电流，计算后求取此测试电阻R。此时，R作为测量值。不过，相对于Rx，Rs可视作非常小的数值而忽略不记，因此，显示值可作为测试的接地电阻值。

注意：

4200钳形接地电阻计无法测度以下场所的接地方式 ：

* 没有其它接地相连接的单独接地（如避雷针等）。

* 超过本仪器电流值2A范围的AC电流测量。

* 被测接地电阻小于其他接地电阻。

*接地电阻超过1200Ω 。

使用共立接地电阻计 4102A及4105A可进行以上测量。
