Fluke 1625接地测试方法---电位降测量法

电位降法用于测量接地系统或独立电极释放来自于某点的能量的能力。

电位降法的工作原理

首先，必须将被测接地电极从所连接位置断开。接着，将测试仪连接至接地电极。然后，对于 3 极电位降法，将两根接地棒沿一条直线插入至土壤——从接地电极向外。通常间隔 20 米(65英尺)就够了。关于放置接地棒的详细信息，请参阅下文。

Fluke 1625 在外侧接地棒(辅助接地棒)和接地电极之间产生一个已知大小的电流，测量内侧接地棒和接地电极之间的电位降。根据欧姆定律(V = IR)，测试仪自动计算接地电极的电阻。

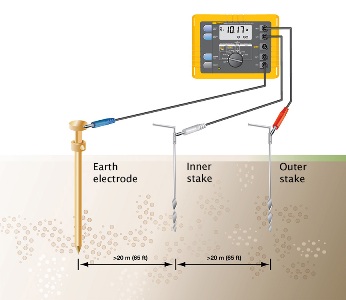

如图所示连接接地电阻测试仪。按 START (开始)，然后读取 RE (电阻) 值。这是被测接地电极的实际值。如果该接地电极与其它接地杆并联或串联，RE 值则为所有电阻的总值。



接地电极深度	内侧接地棒距离	外侧接地棒距离
2 m	15 m	25 m
3 m	20 m	30 m
6 m	25 m	40 m
10 m	30 m	50 m

如何布置接地棒

在进行 3 极法接地电阻测试时，为了获得最高的准确度，将探头置于被测接地电极和辅助接地电极的作用范围之外是至关重要的。

如果未在作用范围之外，有效的电阻区域将重叠，造成任何测量均无效。表格中的数据可指导您如何正确地设置探头(内侧接地棒)和辅助接地(外侧接地棒)。

为了测试结果的准确度，以及确保接地电极处于作用范围之外，将内侧接地棒在任一方向上移动 1 米(3 英尺)后重新定位，然后再重新进行测量。如果读数发生明显变化(30%)，则需要延长被测接地电极、内侧接地棒(探头)和外侧接地棒(辅助接地极)之间的距离，直到改变内侧接地棒(探头)时读数保持基本恒定。
