Fluke 1625接地测试方法---选择性测量法

选择测量法非常类似于电位降测试，也进行全部相同测量，但是更安全、更简单。这是因为在进行选择测量时，被测接地电极无需从所连接的位置断开。技术人员无需断开接地，既不会给自己造成危险，也不会危及未接地结构内的其他人员或电气设备。

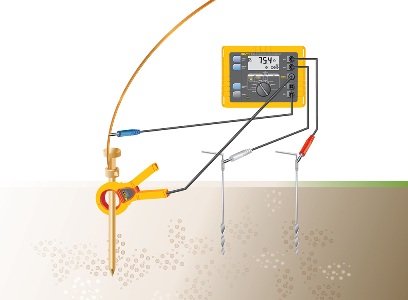

连接接地电阻测试仪。按 START (开始)， 然后读取 RE (电阻) 值。这是被测接地电极的实际值。

对于 3 极电位降法，将两根接地棒沿一条直线插入至土壤——从接地电极向外。通常间隔 20 米(65英尺)就够了。然后将测试仪连接至被测接地电极，优势在于无需断开接地电极至站点的连接。而是用一把特殊的钳子夹住接地电极，消除接地系统中并联电阻的影响，所以测得的仅仅是被测接地电极。

Fluke 1625 在外侧接地棒(辅助接地棒)和接地电极之间产生一个已知大小的电流，测量内侧接地棒和接地电极之间的电位降。利用测量钳，仅仅测得通过被测接地电极的电流。产生的电流也会通过其它并联电阻，但是仅仅通过测量钳的电流(即通过被测接地电极的电流)参与计算(V=IR)。

如果需要测量接地系统的总电阻，那么必须通过将钳子夹住每个独立接地电极测量每个接地电极的电阻。然后通过计算即可确定接地系统的总电阻。

当测试带有架空接地线或导电丝的高压输电塔的独立接地电极电阻时，需要将这些接地线断开。如果电塔的基座上不止一处接地，也必须逐一断开然后测试。然而，Fluke 1625 有一个可选附件，一个直径为 320 mm (12.7 in)的钳式变流器，可测量每条腿的独立电阻，无需断开任何接地线或架空接地线/导电丝。
