利用Fluke 1625接地电阻测试仪进行无接地棒测量法

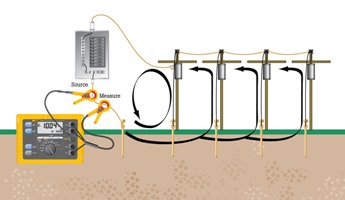

无接地棒测量法中的测试电流通路

Fluke 1625 接地电阻测试仪仅使用电流钳即可测量多点接地系统的接地环路电阻。这种测试方法避免了断开并联接地电路以及查找合适位置安装辅助接地极时的危险及浪费的时间。您还能够对之前想都没有想过的位置进行接地电阻测试：建筑物内部、电塔上或其它没有办法接触土壤的任何位置。

采用这种测试方法时，用两个钳子夹住接地杆或连接电缆，每个钳子均连接至测试仪。根本就不使用辅助接地棒。在其中一个钳子上产生一个已知电压，然后利用另一个钳子测量电流。测试仪自动确定该接地电极处的接地环路电阻。如果只有一条通路接地，像许多住宅情形，无接地棒法不会提供可接受的数值，就必须使用电位降测量法。

Fluke 1625 的工作原理为：在并联/多点接地系统中，所有接地通路的网络电阻相对于任意单通路(被测通路)来说都非常低。所以，全部并联回路阻抗的网络电阻实际上为零。无接地棒测量法仅测量与接地系统并联的独立接地杆的电阻。如果接地系统非并联至地，要不就是开路，要不测量的就是接地环路阻抗。

接地阻抗测量

当尝试计算电厂或其它高电压/电流环境下的短路电流时，确定复合接地阻抗非常重要，因为阻抗由感性和容性元件组成。由于电感率和电阻率在大多数情况下是已知的，所以可利用复数计算确定实际阻抗。

由于阻抗与频率有关，所以 Fluke 1625 采用 55 Hz 信号进行计算，尽量靠近电压工作频率。这样可却确保测量值接近于真实工作频率下的值。利用 Fluke 1625 的该特性，就能够直接准确测量接地阻抗。

测试高压输电线路的电力公司技术人员对两件事情非常感兴趣。雷击情况下的接地电阻和线路上特定点短路时整个系统的阻抗。在这种情况下，短路意味着线路松动并接触电塔的金属网。

两极法接地阻抗

当无法安装接地棒时，Fluke 1623 和 1625 测试仪能够进行两极法接地阻抗/通断性测量，如下图所示。

在进行该项测试时，技术人员必须能够连接至已知的良好接地，例如全金属水管。水管应足够大，并且全部为金属，没有任何绝缘接头或法兰盘。与其它很多测试仪不同，Fluke 1623 和 1625 采用相对较高的电流(短路电流> 250 mA)进行测试，确保结果稳定。
