前言

示波器是一种应用广泛，且相对复杂的设备。双踪示波器是一种用来展示和观测电信号的电子仪器，它可以直接测量信号电压的大小和周期，因此，一切可以转化为电压的电学量、非电学量(如电流、电功率、阻抗、温度、位移、压力、磁场等)以及它们随时间变化的过程都可用双踪示波器来观测。由于电子射线的惯性小，又能在荧光屏上显示出可见的图像，所以特别适用于观测瞬时变化的过程，这是双踪示波器重要的优点。本文从使用的角度介绍一下双踪示波器的组成和它的工作原理。

一、波器的组成部分

双踪示波器主要是由示波管，放大器，扫描和触发系统，电源四个部分组成。其中显示系统中的示波器的显示器件是阴极射线管，缩写为CRT。阴极射线管的基础是一个能产生电子的系统，称为电子枪。电子枪向屏幕发射电子。电子枪发射的电子经聚焦形成电子束，并打在屏幕中心的一点上。屏幕的内表面涂有荧光物质，这样电子束打中的点就发出光。





二、双踪示波器的工作原理

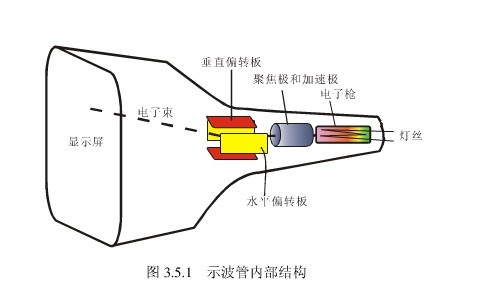

电子枪被灯丝加热后发射电子.聚焦极将电子枪发射的电子聚焦为极细的电子束,可使波形显示清晰.加速极上加有较高的正电压,吸引电子脱离电子枪高速运动;显示屏上加有极高的正电压,吸引电子撞击在显示屏面上,使显示屏面涂的荧光材料发光.垂直偏转板和水平偏转板上加有偏转电压,偏转电压的极性和幅值控制电子束撞击显示屏面的位置.当偏转电压跟随输入信号变化时,就可以使电子束在屏面上"画"出信号波形.

双踪示波器具有两路输入端,可同时接入两路电压信号进行显示.在示波器内部,将输入信号放大后,使用电子开关将两路输入信号轮换切换到示波管的偏转板上,使两路信号同时显示在示波管的屏面上,便于进行两路信号的观测比较。

三、双踪示波器的优点

双踪示波器操作简单：全部操作都在面板上可以找到，波形反应及时，数字示波器往往要较长处理时间。

双踪示波器垂直分辨率高：连续而且无限级，数字示波器分辨率一般只有8位至10位。

双踪示波器数据更新快：每秒捕捉几十万个波形，数字示波器每秒捕捉几十个波形。

双踪示波器实时带宽和实时显示：连续波形与单次波形的带宽相同，数字示波器的带宽与取样率密切相关，取样率不高时需借助内插计算，容易出现混淆波形。

四、双踪示波器的日常维护

1.双踪示波器存放条件

仪器在日常使用时,应保持干燥和清洁,不使用时,应罩上塑料外罩,以避免金属杂物和尘埃的进入,存放处应干燥和通风,在气候潮湿时,应放进干燥剂,以免机内元件受潮,造成不应有的故障.

2.双踪示波器使用注意事项

本仪器使用的电源为单相三线制,故仪器通电前应检查供电电源是否符合此要求.

仪器在使用时,应注意辉度适中,荧光屏上的光迹不宜长期停留于一点,以免示波管受损.

3.双踪示波器元器件的更换

当发现仪器需更换元器件时,应首先切断电源,拔去电源插头

结束语：

双踪示波器是一种应用十分广泛的电子测量仪器，它能更加准确的展现出人们肉眼看不到的电现象的变化。技术瞬息万变，双踪示波器的最新应用也层出不穷。示波器制造商必须紧跟新的应用潮流，设计出能够满足用户特定需求的示波器和软件应用程序。
