一; 产品简介:
BR2945G型高压硅堆正向特性测试仪，是根据GB4023.Ⅳ,IEC747-2.Ⅳ规定的脉冲法设计而成。本机测试时管子不发热，因而可达到较高的准确度和稳定度，本机还利用微电脑的灵活地在常规定电流测试VFM的基础上，扩充了定电压测试电流和测试硅堆正向动态内阻的功能。
本机具有功能多，准确度高，测量范围大，重复性好的优点。而且操作方便，直观，适合在检测、计量室和科学分析中使用。
本机使用条件为SJ2075-82的第Ⅱ组。

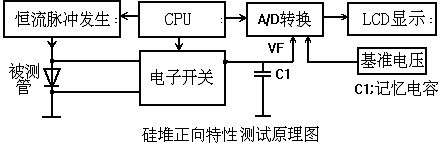

本机测试方框图如下：
二; 技术指标:
测试脉冲：
宽度： 180±20％；
频率： 2.5Hz±20％；(仅测试VFM时)
电流： 5mA-2000mA≤±2％±2字±1.2mA；漂移：≤±2％/1h；
正向电压： 3.0V-200.0V≤±2％±2字；
正向内阻： 0.1-6500.0Ω；
使用条件：
电压： 220V±5％；50-60Hz。
温度： 0-40℃；
相对湿度：80％；
连续工作：8小时；
外形尺寸，重量与耗电：
外形尺寸：250X300X100mm；
重 量：3.0Kg；
耗 电：≤20VA；
成套 性： 主 机 一台。
测 试 架 一个。
电 源 线 一条。
说 明 书 一本。
测试数据书 一本。
保险丝(0.5A) 二支。
三：使用方法:
先将本机附件测试盒上的测试叉，按色线红、黑顺序，拧于主机面板左起1、2接线柱上(对于超长的硅堆可自制测试架)。不放置被测管开机，显示如下画面：
|
方式： |
测VFM/测VFM+Ro/测IFM ← |
|
|
报警/不报警 |
其中←所指行允许修改。所指行用“选择”键来选择。
上一行可用“设置”键在测VFM/测VFM+Ro/测IFM三个测试方式中选择：
下一行可用“设置”键在报警/不报警之间选择。
本画面选择完毕，按“确定”键进入下一画面：
选“测VFM” 方式时，第二画面显示：
|
VFM(V) |
***.* ← |
|
VFN(V) |
***.* |
|
IFM（mA） |
***.* |
|
允许的正向电压最大值，超出报警。
允许的正向电压最小值，不到报警。
设置正向电流。
同上一样，按“选择”键可上下移动←符号。用“设置”键清除原显示并用数字/小数点键输入新数据后按“存储”键保存，当本页设置完成无误后按“确定”键进测试画面。
选“测VFM” 方式，即设定IF测试电流，测试VFM的方式。显示的是所设定IF电流时的VFM值。在报警开启时，VFM不合格即报警。
选“测VFM+Ro” 方式时，第二画面显示：
|
VFM(V) |
***.* ← |
|
IFM(mA) |
***.* |
|
IFN(mA) |
***.* |
|
Ro(Ω) |
****.* |
|
正向电压上限,超出报警。
正常测试电流。
较小的测试电流。(IFN最好比IFM小20%以上)
正向动态电阻上限,超出报警。
(各键用法同前。)
最后，按“确定”键，本机进入测试状态。
选“测VFM+Ro” 方式，即设定VFM的上限，再设大小2个测试电流及动态内阻上限。测试时，仪器用大的测试电流测出VFM值，再用小的测试电流测出VFn值，然后用(VFM-VFn)/(Ifm-Ifn)求出Ro(动态内阻)。显示的是VFM、Ro。在报警开启时，VFM和Ro有一项不合格即报警。
选“测IFM” 方式时，第二画面显示：
|
IFM(mA) |
***.* ← |
|
IFN (mA) |
***.* |
|
VFM (V) |
***.* |
|
ALT |
ER? |
|
最大的测试电流。
最小的测试电流。(比IFm小,最好在同量程内)
正向电压上限。
(各键用法同前。)
选“测IFM”方式，即定VFM测IFM，即设定VFM的上限，再设最大、最小2个测试电流IFM和IFn。仪器自动从最大电流开始测试，再每次递减5%的测试电流，直到测得VF值在设定VFM的上下限内为止。然后显示此时的电流值和实测VFM值。
在测试状态，如被测试管还未放置妥当，或将显示：“准备测试”。
但测试过一只管后只显示刚测试管的参数。
本机在良好接触被测试管后即显示所测的主参数，并在下1-2行用小字体显示设置参数。
本机会记忆所设置的参数，且关机后不会丢失。这对使用带来方便。
本机设置参数要改变的话，只有关机再开，按前面所述重设测试条件解决。但有被测管连接时,亦可按“设置”键回到重设测试条件状态。
