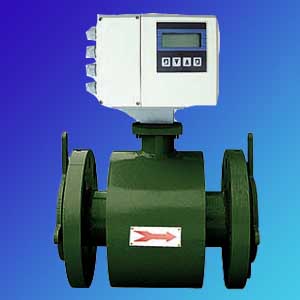

LD系列智能电磁流量计

技术参数

●公称通经系列DN(mm) 管道式四氟衬里： 10，15，20，25，32，40，50，65，80，100，125 150，200，250，300，350，400，450，500，600 管道式橡胶衬里： 40，50，65，80，100，125，150，200，300 350，400，500，600，800，1000，1200 注：特殊规格可以定制 ●     流动方向 正，反，净流量 量程比：150：1 重复性误差：测量值的±0.1% ●     精度等级：管道式：0.5级，1.0级 ●     被测介质温度： 普通橡胶衬里：-20~+60℃ 高温橡胶衬里：-20~+90℃ 聚四氟乙烯衬里：-30~+100℃ 高温型乙烯衬里：-30~+180℃ ●额定工作压力： 管道式：DN10-DN65：≤2.5Mpa， DN80-DN150：≤1.6Mpa         DN200-DN1200：≤1.0Mpa ●     流量测量范围： 流量测量范围对流速度范围是0.3-15m/s

●电导率范围： 被测流体电导率≥5μs/cm 大多数以水为成份的介质，其导电率在200-800μs/cm范围内，均可选用电磁流量； ●输出电流及负载电阻 4-20mA全隔离负载电阻＜750欧姆脉冲频率0-1KHZ光电隔离OCT外接电源≤35V 导通时电极最大电流为25mA ●电极材料： 含钼不锈钢、钛（Ti）、钽（Ta）、哈式合金（H）、铂（Pt）或其他特殊电极材料 ●防护等级：潜水型：IP38，其他行IP65 ●供电电源：85~265V,    45~63HZ ●直管段长度 管道式：上游≥5DN   下游≥2DN ●连接方式： 流量计与配管之间均采用法兰连接，法兰连接尺寸应符合GB9119-88的规定。 ●防爆标志：mdllBT4 ●环境温度：-25℃~+60℃ ●相对温度：5%~95% ●消耗总功率：小于20W

常见介质电导率表

液体	电导率（μs/cm）	液体	电导率（μs/cm）
各种酸	10*104-801*104	啤酒	600-800
碱液	8*104-30*104	麦芽汁	500-1000
蒸馏水	0.01-5	牛奶	200-300
水及饮料	200-800	水果酱	400-1000

应用领域 电磁流量计广泛用于化工化纤、食品、造纸、制糖、矿冶、给排水、环保、水利水工、钢铁、石油、制药等工业领域中，用来测量各种酸、碱、盐溶液、泥浆、矿浆、纸浆、煤水浆、玉米浆、纤维浆、粮浆、石灰乳、污水、冷却原水、给排水、盐水、双氧水、啤酒、麦汁、各种饮料、黑液、绿乳等导电液体介质的体积流量。

产品特点

▲管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。

▲测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。

▲在现场可根据用户实际需要在线修改量程。

▲高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。

▲采用SMD器件和表面贴装SMT电路可靠性高。

▲采用16位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，提高了流测量的稳定性，功耗低。

▲全数字量的处理，抗干扰性能强，测量可靠，精度高，流量测量范围可达150：1

▲超低EMI开关电源，使用电源电压变化范围大，抗EMC好

▲内部具有三积算器可分别显示正向累计量及差值计算量，内部设有不掉电时钟，可16次掉电时间

▲具有RS485、RS232、Hart和Modbus等数字通讯信号输出。

▲具有自检与自论功能
